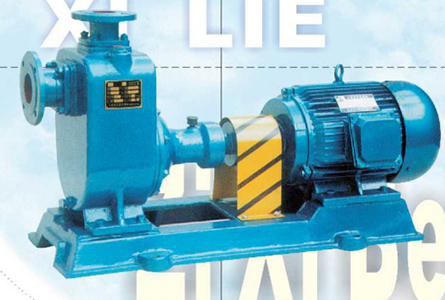

产品概述

本公司生产的ZX系列自吸泵是根据国内外有关技术资料经吸收、消化、改进后研制而成的节能 泵类产品。该泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿 命长，并有较强的自吸能力等优点。管路中不需安装底阀，工作前只需保证泵体内储有定量引液即 可。因此简化了管路系统，又改善了劳动条件。

型号意义

性能曲线图

性能曲线图

工作原理与结构说明

该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组 成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全 混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的 白色泡沬带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低， 较轻的气体从混合气液中被分离出来，气体通过泵体吐出□继续上升排出。脱气后的液体回到储液 室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮 作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少， 直到吸尽气体，完成自吸过程，泵便投入正常作业。

在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过7 0 °C吋，可在冷却室处 通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封 机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到 一定程度，并影响到泵的效率和自吸性能时，应给予更换。

主要结构件名称

性能参数

使用范围
1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿 冲洗、设备冷却等。
2、装上揺臂式喷头、又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶 园的良好机具。
3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度<100 厘珀、含固量可达30%以下）。
4、可和任何型号、规格的压滤机配套使用，将浆料送给压滤机进行压滤的理想配套泵种。
