产品概述

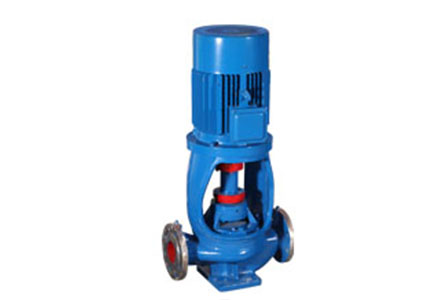

 K D H 、K D H B 型康大便拆式化工管道离心泵和K D Y G 型康大便拆式管道油泵是在I H G 、Y G 型泵基础上，结合

美国和瑞士先进技术基础上开发成功的一种结构新颖、技术先进的产品。该系列产品经国家泵类经国家泵业产

品质量检测中心镇江分中心检测合格。K D H 、K D H B 、K D Y G 型泵的设计、制造符合美国石油协会A P I 6 1 0 《一般

炼厂用离心泵标准》和G B 3 2 1 5 - 8 2 《炼厂、化工及石油化工流程用离心泵通用技术条件》的有关规定。

 该立式泵特别是在整体结构上进行大胆突破设计， 采用独立轴承体、泵轴支撑、解决了原来立式泵靠电机加长

轴支撑的不足之处； 叶轮、泵体采用现代优秀水力模型设计制造， 消除了原立式泵轴向力大的不足之处； 电机采

用Y 2 、Y B 系列标准通用电机， 解决原立式泵加长轴电机配套更换难的问题； 同时1 0 0 % 的便拆结构解决了更换大

功率水泵的轴承，机械密封、叶轮、泵轴的难题。

 该泵与国内同类产品相比， 具有运转更平稳， 使用寿命长， 配套更方便， 维护保养更轻松等无可代替的优点。

在立式泵系列产品中属国内首创， 各项技术国内领先， 是替代I H G 型化工管道泵、I H G B 型防爆化工管道泵、

Y G 型管道油泵等常规离心泵的理想产品。

型号说明

技术特征

工作条件

*转速:2960r/min,1480r/min,980r/min；

*流量Q=1.8~1900m3/H；扬程H≤135m；

*工作电压380V；

*环境温度:不超过40℃；

*海拔高度:不超过1000m(超过需要对电机功率做修

相对湿度≤95%；

*泵吸入口压力:P1≤0.3MPa；

*泵出口压力(即泵吸入口压力+泵扬程):P2≤1.6MPa

以上为通用使用范围,如果超出以上范围,需订货前

提出,以便做特殊处理。

最大吸入高度

用户使用时,应考虑各种因素对使用的影响,泵******吸入高度 H应底于下面计算值(负值为倒灌),否则,泵将不能正常工作。 H=Pb×10.2-(NPSH)r-∑h-Hv-Hs

Pb:当地大气压bar(海平面1bar) (NPSH)r:必需汽蚀余量m

∑h:吸入管路水力损失m Hv:液体饱和蒸汽压m

Hs:安全余量m(最小0.5m)

机组优点

*泵轴与电机轴采用硬性连接,机泵轴完全同心,振动小,噪音低。

*泵进出口径相同，并在同一直线上，因此，可将泵像阀门一

样安装在管路的任何位置。

*泵轴有独立的轴承支承，使电机轴承运行可靠。

*用强制环流的方法改善机械密封运行环境，从而延长机封的

使用寿命。

*立式安装结构大小缩小了泵的占地面积，节约建设投资40%

～60%

*完美的设计保证泵的无泄露，长寿命运行，节约运行管理费

50%～70%

*采用优质铸件，尺寸精度高，外行美观。

*电机协作厂家为国内著名电机生产厂家，保证电机质量。

*该系列泵是专门为将泵直接安装在管道上而设计的。安装时，

除电机头部不准朝下外，其他任何安装方位均可。

供货范围

1、泵、安装使用说明书。

2、KD型联接板、隔振器（垫）等附件（由用户提出，

按合同供货）。

 订货须知

1、必须提供的订货参数:

1.1:   型号和性能：需要注明泵型号和流量、扬程、功率等性能参数；

1.2:     输送介质：需要注明输送介质名称、密度（或比重）、温度、PH值等特性；

1.3:    零部件材料：按标准配置供货，其它材料配置需要注明；

1.4:     进口压力：P1＞0.3MPa,需要注明，以便做特殊处理，出口压力：P2＞1.6MPa，需要注明，以便做特殊处理；

1.5:  轴封型式；机械密封；

1.6: 电机：KDH型配Y2系列标准轴电机（380V IP54 B级绝缘），KDHB与KDYG型配YB系列标准轴电机（380V IP54 F级绝缘）

如有其他特殊要求，请订货时注明；

1.7:   安装方式：标准配置为直接安装，带联接板和隔振器需要注明；

1.8:    附件：地脚螺栓和进出口反法兰不注明，则不配。

2、选型说明

2.1:    用户订货不受样本性能曲线和技术数据及表格中所列参数限制，    样本中所列参数供用户选型参考，本公司可根据用户实际

所需流量、扬程工作点提供产品；

2.2:   个别规格需增大配套电机功率，应根据用户所需工况点及介质比重计算确定，并与技术中心协商一致。

3、有超越样本内容的特殊选型或是对样本内容有不明之处，请直接向上海康大技术中心咨询。

4、特别注意点：为了方便用户安装，客户应按本样本作基础，若用户已按其他厂家的尺寸作好基础，请将尺寸图附在订单中，

以便技术中心按客户的要求重新设计底座。

型谱图

主要部件材料

KDH、KDHB、KDYG性能参数表

主要用途

1、KDH型化工管道泵主要适用于食品、酿造、炼油、 制药、造纸、冶金、电力、轻纺等工业输送有化 学腐蚀性液体的增压输送，使用介质温度-40℃~+100℃以下；

 2、KDHB为防爆型化工管道离心泵，其主要适用于输送易燃性化工液体。

 3、KDYG型管道油泵主要用于油库、油田、炼油、轻纺等行业输送冷热易燃易爆石油制品，使用 温度在   120℃以下。
