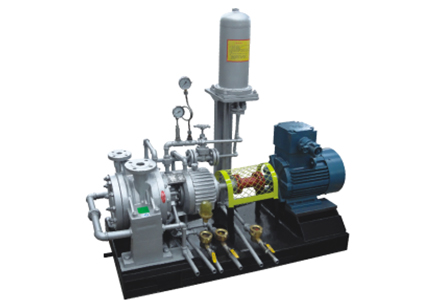

产品概述

KDAY系列油泵，是在原有Y型油泵系列的基础上进行改造，并消化吸收引进技术的基础上重新设计的，而且针对石油化工流程的需求又增补了小流量部分，使KDAY系列油泵型谱所覆盖的范围又有很大的提高。适应并满足了以节能为中心的设备的更新换代，是石油，化工流程需要的，理想的新产品。

工作条件
流量 Q = 2.5-600 m3/h
扬程 H = 30-330 m
质温度：T=-45。一+420。
转速：n= 2950r/min

型号说明

50 KDAY II 60X2B   250 KDAYS III 150C
50 KDAYP 60 50, 250 一吸入口直径(mm)
KD 康大公司专用代号
A 第一次改造 Y离心油泵 S 第一叶轮为双吸 II, III过流部分零件材料代号：
I 类为：HT250 II 类为：ZG250 III 类为：ZG1Cr13Ni
60,150单级扬程（m) 2 级数
B, C叶轮切割次数,顺序以A,B……表示。
P—— 水平吸入

结构特征
KDAY型油泵分为单级单吸和两级单吸悬臂式，单级 双吸悬臂式，单级双吸和两级双吸两端支承式，两级单吸 两端支承式等型式。
壳体径向剖分，特别适用输送高温高压以及易燃，易 爆或有毒的液体，其安装方式为水平中心线支承。泵的吸 入法兰和排出法兰均铸在泵体上，且均垂直朝上，根据用 户需要单级单吸也可设计成轴向水平吸入结构。
轴封腔（填料函）和泵盖是铸成一体的，它可以装填 料密封及平衡型，非平衡型，焊接波纹管型机械密封。轴 封腔外面铸有可供选择的水冷腔夹套，可根据输送介质的 温度选择使用。
叶轮为整体铸造且经静平衡，泵的轴向力主要靠叶轮 平衡孔来平衡，轴承体装有一套径向球轴承和一组背对背 安装的推力球轴承，其轴承采用甩油环稀油润滑，轴承体 外表面铸有散热片，可为空气冷却（丁<1200 ,还可 选用风扇冷却（TsUOtljeOlC )和水冷却（TsSSOt)- 420t： ) 0
为了泵检修时不必拆卸吸入或排出管路就很容易地拆 出叶轮，轴，轴承，轴封等零部件，联轴器采用柔性膜片 式加长联轴器部件。

订货须知
1.应按照使用条件决定泵的规格，材料，冷却 和密封系统及原动机。在订货时应提供流量，扬程， 吸入压力，密度，温度及介质等，并指出介质的易燃 性，易爆性，毒性，腐蚀性，结晶性以及是否允许封 液渗入介质内。
2.若对原动机有特殊要求时，用户应说明现场条 件，环境温度和湿度，安装地点及类别（防爆，防火 等要求），电压大小。
3.若用户需要选用轴封，在订货时由制造厂按使 用条件决定供货的型号及规格，材料，也可按用户要 求的供货。
4.样本封面管路系统图仅适用于介质温度T奋 260° C时情况，其余情况参照样本第11页，关于有 无散热器可根据客户和具体使用情况予以确认。特此 声明。
5.以上要求均填写在《数据单》上。

KDAY型单，两级离心油泵性能参数

主要用途
KDAY型油泵可用在石油精制，石油化工和化学工业及其
他地方输送不含固体颗粒的石油，液化石油气和其他介质。 _
