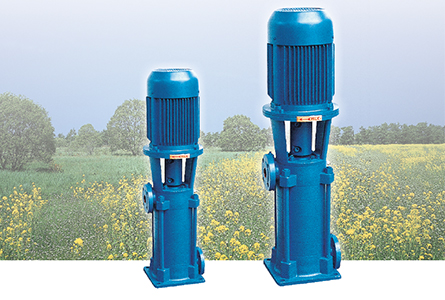

产品概述

LG系立式、单吸、多级分段式便拆式离心泵，产品执行JB/T2727-93《立式多级简型离心泵型式与基本参数》标准，其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封，用平衡室的压力水进行润滑和冷却。

产品特点
采用管道式结构安装方便、结构紧凑、占地面积小、高效节能、噪音低。温度80℃以下，流量：5-150m3/h 扬程：20-120m转速2900r/min

本型泵优点
结构紧凑、体积小、占地面积少。
更换易损件(机械密封)方便，即“便拆”， 不需拆电机。
装配无需调整，拆检维修方便。
径向力、轴向力采用水力平衡，轴承承受相结合。
噪声、振动小，运转平稳。
主要磨损件采用优质耐磨材料制造。
可配装同型号的普通电机。
机械密封特殊设计，密封性好，寿命增强。
采用热水型专用机械密封，可抽送热水。

工作条件
可输送清水或物理化学性质类似于清水的无腐蚀性介质，其固体不溶物体积不超过单位体积的0.1%，如介质带有细小颗粒的请在订货时予以说明；
介质温度：-15℃～+120℃；
******系统工作压力不大于2.5MPa；
周围环境的温度应低于40℃，相对湿度低于95%。

结构说明
本型泵是立式多级节段式结构，用螺栓把进水段、中段、出水段紧固成一体泵每级装一个叶轮及导叶，其轴向力采用水力平衡，残余轴向力由一个或一对球轴承承受；轴封采用特殊设计的机械密封，如需拆机械密封时，不需拆下电机，把中间夹壳联轴器拆开就可取出密封件，具有更换、维修方便的优点；泵的传动是通过夹壳联轴器由立式电动机驱动，从电机端看，泵为顺时针方向旋转；泵的吸入口在下方，出水口在上方，其相对位置可根据用户的要求选择0°、90°、180°、270°之一进行装配出厂。一般泵180°出厂。装配无需调整，拆装方便；电机可配标准Y系列普通型号。

配Y或Y 2电机)立式多级离心泵
80 LG LG-B 50 20 × 8
泵级数为8级
设计点单级扬程为20(m)
3 设计点流量为50(m /h)
机械密封便拆式结构
立式多级离心泵
吸入口直径为80(mm)

性能参数

主要用途
适用于高层建筑生活用水、高层建筑消防用水、厂矿、企业用水、排水、低压锅炉循环用水。介质温度在0℃~80℃输送清洁水或物理性质类似于水的液体。
