运 行 条 件
●稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
●液体温度：常温型-15℃至+70℃ 热水型+70℃至+120℃
●环境温度：最高+40℃
●海拔：最高1000m
电 机
电机为全封闭，风冷式二极标准电机。
防护等级：IP55
绝缘等级：F
标准电压：50Hz
性能范围
产 品 范 围
说 明/Description |
CDL1 |
CDL2 |
CDL3 |
CDL4 |
CDL8 |
CDL16 |
CDL32 |
CDL42 |
CDL65 |
CDL85 |
额定流量/Rated flow[m3/h] | 1 | 2 | 3 | 4 | 8 | 16 | 32 | 42 | 65 | 85 |
额定流量/Rated flow[1/s] | 0.28 | 0.56 | 0.83 | 1.1 | 2.2 | 4.4 | 8.9 | 11.7 | 18 | 24 |
流量范围/Flow range[m3/h] | 0.4-2 | 1-3.5 | 1.2-4 | 1.5-8 | 5-12 | 8-22 | 16-40 | 25-55 | 30-80 | 50-110 |
流量范围/Flow range[1/s] | 0.11-0.56 | 0.28-0.97 | 0.33-1.1 | 0.44-2.2 | 1.4-3.3 | 2.2-6.1 | 4.4-11.1 | 6.9-15.3 | 8.3-22.2 | 13.8-30.5 |
******压力/Max.pressure[bar] | 21 | 23 | 22 | 21 | 21 | 22 | 26 | 30 | 22 | 17 |
电机功率/Motor power[kW] | 0.37-2.2 | 0.37-3 | 0.37-3 | 0.37-4 | 0.75-7.5 | 2.2-15 | 1.5-30 | 3.0-45 | 4.0-45 | 5.5-45 |
温度范围/Temperature range[℃] | －15～+120 | |||||||||
最高效率/Max.efficiency[%] | 44 | 46 | 54 | 59 | 64 | 66 | 76 | 78 | 80 | 81 |
类型/Type | ||||||||||
CDL | ||||||||||
CDLF | ||||||||||
CDL管路联接/CDL Pipe connection | ||||||||||
DIN法兰/DIN Flange | DN25 | DN25 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN100 |
椭圆法兰/Oval Flange | G1 | G1 | G1 | G1 1/4 | G1 1/2 | |||||
CDLF管路联接/CDLF Pipe connection | ||||||||||
DIN法兰/DIN Flange | DN25 | DN25 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN100 |
卡套接头/Cutting ferrule joint | ||||||||||
管螺纹/Pipe thread | ||||||||||
性能曲线
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm2/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小 产生过热和流量过大使电机过载等。

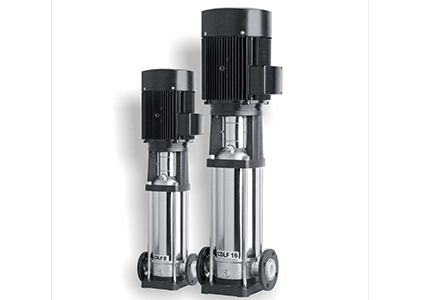

产品介绍
性能曲线/ Performance curve
截面图/Section drawing CDL.CDLF8,16
应 用
CDL/CDLF 是一种多功能产品，可以输送从自 来 水 到 工 业 液 体 的 各 种 不 同 介 质 ， 适 应 于 不 同 温 度 、 流 量 和 压 力 范 围 ，CDL适 用 于 无 腐 蚀 性 液 体，CDLF适用于轻度腐蚀性液体。
●供水：水厂过滤与输送，水厂分区送水、主管增 压、高层建筑增压。
●工业增压：流程水系统、清洗系统、高压冲洗系 统、消防系统。
●工业液体输送：冷却和空调系统、锅炉给水和冷 凝系统、机床配套、酸和碱。
●水处理：超滤系统、反渗透系统、蒸馏系统、分 离器、游泳池。
●灌溉：农田灌溉、喷灌、滴灌。
