产品概述

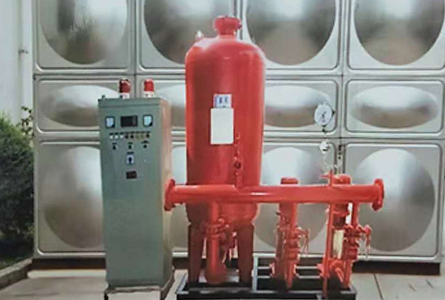

     W消防稳压给水设备是严格按照GB 27898.3-2011《固定消防给水设备 第3部分：消防增压稳压给水设备》标准要求设计和制造、检验的成套消防设备。该设备是隔膜式气压罐、稳压泵、电控柜及仪表、阀门、管路、基座等给成，适用于一切消防增压稳压给水系统。它通过控制器或压力开关与继电器的组合自动调节气压罐压力，达到保证建筑顶部各楼层所需的消防水压的目的。

应用领域

n 消防专用气压给水设备。

n 消防与生活（生产）共用气压给水设备。

n 胶囊式消防气压给水设备。

n 设有消防泵组的普通消防气压给水设备。

n 不设消防泵组的应急消防气压给水设备。

产品性能特点

1．供水能力范围较广

我公司生产的W系列产品供水能力通常范围如下：

额定消防供水压力：32-160mH₂O

额定消防供水流量：≤5L/s

对超出以上范围的，经本公司技术部门认可的W产品亦可制造。

具体规格的W设备，其消防供水能力由所配置的消防主泵参数决定，详见对应型号水泵的产品样本。

2．工作条件广泛

  安装基础：混凝土平台或能保证正常工作要求的平整地面。

  电流：3相4线,380V(±10%),50Hz(±5%)。

  环境:室内使用0-40℃不冻结,相对湿度90%以下不结露,无腐蚀性气体,无易燃易爆气体及油雾尘埃等。

  海拔高度：不超过1000m。

3．隔膜式结构简单，安装调试方便，补压速度快（用压缩机给气压罐充气，一次充气（充气至工作压力1/3～1/2，长期使用）。

4．可配置巡检功能：（可选）

  具有对消防主泵进行手动和自动巡检功能，在巡检过程中，遇有消防信号能自动退出巡检，并进入消防供水状态。

5．具有手动和自动控制两种控制方式，更好的确保对消防系统的控制，手动一般用于调试维修或紧急起动时用。

6．控制柜具有消防泵的各种运行状态显示功能。

7．控制柜具有常规的失压、欠压、过载等保护功能。

8．控制柜具有故障自动转换功能，当主泵运行出现故障时，备用泵自动延时投入运行，保证了系统的可靠性。

9．控制柜留有水泵各种运行状态及远程控制接口，能与楼宇系统及集控中心消防控制系统相连接，消火栓泵能与消火栓相连，消火栓可以控制消防泵的起停，如果是喷淋泵，留有压力开关信号端子，即压力开关也能控制喷淋泵的起停。

10．用户可以根据需要选择双电源配置。

型号说明

设备系统图

产品结构组成

W系列产品基本结构组成见“外形安装结构图”。它主要包括：稳压泵、气压罐、底座、管路、挠性接头、阀门、仪表等。

工作原理

先手动起停试好水泵电机的正反转方向，手动好了打自动运行，系统自动按之前设定的压力自动运行，水压保持在设定的稳压上、下限（也既稳压泵的起动和停机压力）之间，当由于管网泄漏造成系统压力下降至下限时，稳压泵自动起动补水使压力上升至上限时，稳压泵自动停机，如此反复，使系统水压维持在设定的上下限之间。

设备外形及结构EQUPMENT FIGURE AND INSTALLING DIMENSIONS

设备系统图

1、气压罐 2、控制柜 3、安全阀 4、压力变送器 5、电接点压力表6、稳压泵

标准配置

1、稳压泵：2台（1用1备）

2、气压罐：1台（隔膜式带胶囊）。

3、消防控制柜：1台。

4、附件：1套（包括槽钢底座、水泵出口至出水总管之间及气压罐的管路、挠性接头、阀门等）。

选型指南

1、稳压泵的流量

若是消火栓系统，稳压泵流量不大于5L/S,若喷淋系统，稳压泵流量不大于1L/S

2、稳压泵的扬程

   应按保证最不利点消火栓栓口处充实水柱压力或最不利点喷头压力计算

 3、气压罐的选择

气压罐其主要作用是储水蓄能，可避免稳压泵的频繁起动、消除水锤等

(1) 考虑安全性,气压罐的设计压力应比消防系统最高工作压力略高一点。

(2) 消防系统设计对有效水容积的要求。

(3) 设备安装现场的空间位置大小。

(4) 起吊、运输的方便性。太大的气压罐起吊、运输都不方便，为此，我公司建议尽量选φ2000以下的气压罐。

(5) 安装的方便性。尽量选用立式气压罐，因立式气压罐比卧式气压罐在安装胶囊、配管等方面都比较方便些。常规气压罐没有排污口（要排污口需注明或其它要求）。

设备现场注意事项

一 设备调试前应具备的条件：

1、使用前应清理现场，并用手盘水泵转子有无摩擦，卡滞等现象。

2、控制系统的柜体应安装在清洁、干燥、无滴水的场合,且无腐蚀或导电性粉尘(保护等级2),应做好各种防护工作。

3、电源进线要求为三相五线制,电压要求:380×(1±10%),进入电控系统的柜体方式为下进线制（若有特殊要求，则需提前告诉技术部）；零线、PE线分别在零线绝缘端子、接地铜排上；三根相线接到我方控制系统的主接线端子上,要求压接铜接头、搪锡处理、并且固定牢靠。

4、电气布线穿管必须在预制地面前,按厂家或（设计单位）的穿管图铺设穿线套管,钢管必须高出预制地面一定距离并套丝,接好电机线,信号线需调试人员指导安装。

5、管道对接设备前一定要冲洗,调试前一定要备足好水源(放水前应观测液位计的显示高度,以防缺水),泵不能空转调试，否则会损坏设备。

6、使用临时电源调试时,现场一定要砸接地极,接地极深度大于0.7m,接好地线,

更换电源后需手动校正正反转。

7、手机无线遥控装置时，系统必有充足的接收信号；采用GPRS网络支持SMS消息；以免影响设备的无线遥控装置。（可选）

8、所有的二次仪表信号线都需采用屏蔽信号线，以免影响测量仪表的接收与发射信号。

二、设备运行中应注意事项

1、水泵不应在出口阀门全闭的情况下长期运行，更不能空运转。

2、运行时轴承温度不得高于75℃，水泵运行500小时应对轴承加一次油。

3、调动、试机与供水时，必要保证外部三相电源的稳定性，也要保证水源充足，

以免电机干转。

4、触摸屏的供电电源为直流24V电源,通电后延时二秒后,触摸屏进入软件组态控制和参数开始状态。使用时只须轻轻的按压界面按钮即可达到控制的目的,严禁用坚硬的物品和器件碰触摸屏的任何地方。

5、电控系统内主开关合闸,然后将控制电源单极开关合上,进行设备的手动和自动操作。设备在运行时,严禁操作“自动/手动”转换开关。只有在设备完全停止后才能操作此开关。

6、降压启动的设备,严禁频繁地启动,否则有可能造成设备的损坏。变频器和控制柜壳要可靠接地。

7、维护与检修变频器时,需断开主电源5分钟后才能操作。

8、人员对设备进行检修和维护。需不定期的检查电控系统内的接线螺丝松紧程度,以确保电线接触面的可靠(必须将进线电源切断)。消防供水设备必须将面板上的“手动/自动”主令开关打至自动位置,以便自动运行对消防泵进行定期巡检,并在接收到消防信号时能自动启动消防泵。

三 、现场异常情况

设备如果出现报警故障不能自动时,可参考（故障分析表）自动排除或采取手动应急供水。必要时需通知当地维修人员到现场进行排查。

注：没有受过专业培训的人员请勿自行维修,否则将出现严重后果。

设备故障及排除方式
