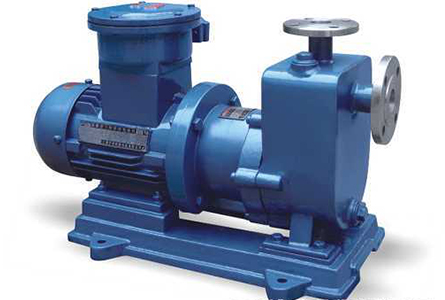

ZCQ型自吸式磁力泵概述 :
自吸式磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。
因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。
ZCQ型自吸式磁力泵(简称自吸磁力泵)是根据众用户的要求,在CQ型磁力泵的基础上吸取国外zui新技术,并经过本厂工程技术人员反复研究试验而成功的新产品,其性能达到国外同类产品九十年代先进水平。该磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造,即有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水、自吸高度4米。
工作原理
本泵采用外混式轴向水泵结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸作用。
泵的主要性能参数:
流量:3-50m3/h
扬程:12-50m
电机功率:0.37-15kW
使用温度:≤80℃(根据用户需求可定制达到≤200℃)
材质:1Cr18Ni9Ti (可定制304.316.316L材质)
ZCQ型自吸式磁力泵结构简图:
ZCQ型自吸式磁力泵型号意义:
ZCQ型自吸式磁力泵性能参数表:
该泵结构紧凑,外形美观,体积小,噪音小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。
